Заземление ЗНЛ для проводов ВЛ 10кВ
Товар сертифицирован
Код товара: 23786
Выберите город:
Доставка в Казань - бесплатно
Доставка от ТК от 3 дней
Доставка Почтой России 2–4 дня
Гарантия и сервис
Связаться с нашим менеджером и сообщить о неисправности
Нашли дешевле?
Производитель
Заземление ЗНЛ для проводов ВЛ 10кВ предназначено для экстренного отключения воздушных линий электропередачи посредством наброса на провода ВЛ гибкого неизолированного проводника и создания короткого замыкания между проводами ВЛ и заземляющим проводником, соединенным с землей.
| Наименование параметра | Значение параметра |
| Номинальное напряжение электорустановки, кВ | от 0,4 до 10 включ |
| Максимально допустимый ток КЗ, кА в течение 0,5 с | 10 |
| Сечение закорачивающего и заземляющего провода, мм2 | 25 |
| Длина заземляющего провода, м | 15 |
| Длина закорачивающего провода, м | 1,7 |
| Диаметр изолирующего фала, мм | 5 |
| Длина изолирующего фала, м, не менее | 20 |
| Длина штыря-заземлителя, м, не менее | 1,0 |
| Диаметр штыря-заземлителя, мм, не менее | 20 |
Конструктивное исполнение

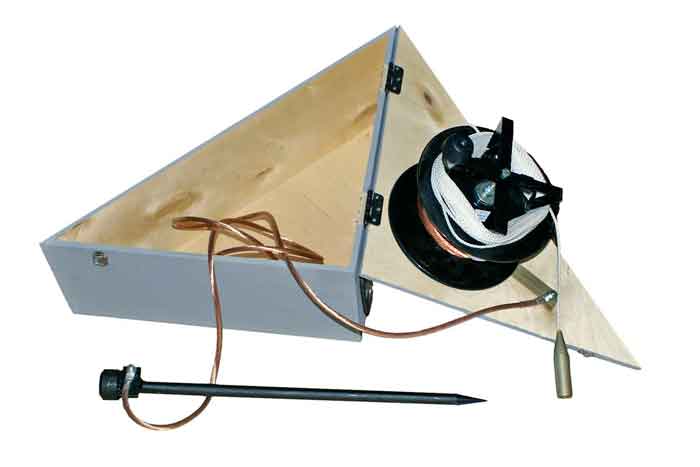

Заземление ЗНЛ представляет собой конструкцию состоящую из:
- метательного приспособления в виде гранаты;
- изолирующего фала;
- сменного медного гибкого проводника , без оболочки;
- фиксирующего якоря-захвата, обеспечивающего надежное соединение проводов ВЛ в пучок и их удержание в момент прохождения
- медного гибкого спуска в полимерной оболочке, соединенного с заземлителем;
- якоря для фиксации свободного конца изолирующего фала;
- временного штыря-заземлителя.
