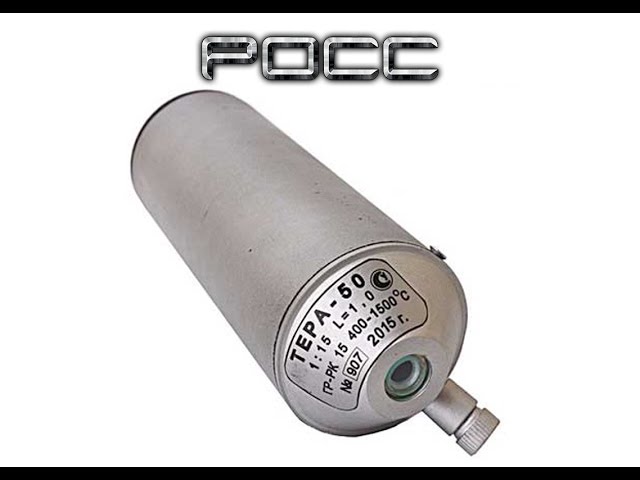

Телескоп Тера-50

Телескоп Тера-50 является прибором пирометрического типа, используемым для выполнения бесконтактных измерений радиационной температуры поверхности нагретого тела.

Область использования

Телескоп радиационных пирометров ТЕРА-50 широко используется в таких производственных отраслях, как:

• металлургия;
• химическая промышленность;
• машиностроение и пр.;

Устройство позволяет определять с высокой точностью температуру подвижных или неподвижных объектов, измерить нагретость которых при помощи стандартных контактных методов невозможно.

Варианты исполнений

В зависимости от поддерживаемого диапазона измеряемых температур устройства выпускаются в 3-х градуировках: РК-15, 20 и 25. Для первой градуировки рабочий температурный диапазон составляет 400…1500⁰С, для РС-20 он равен 900…2000⁰С, для последней градуировки температурный интервал составляет 1200…2500⁰С.

Конструкция и работа

Исследования температурных режимов при помощи телескопа ТЕРА-50 основаны на измерениях теплового излучения нагретых тел. Излучаемый объектом поток тепла концентрируется системой линз телескопа на специальный термоприемник, при помощи которого он преобразуется в электрические сигналы. Полученные электрические импульсы измеряются с помощью электроизмерительных приборов и по соответствующей градуировке переводятся в температурные показатели.

Радиационная измерительная система пирометрического типа включает в свой состав телескоп, который используется для преобразования лучистой энергии в электрическую и защитной арматуры. Защита играет роль монтажного приспособления прибора и защищает его от воздействий высоких температур, искр, пламени, пыли и влаги, которые могут попадать на него во время эксплуатации.

Сам телескоп включает в свой состав корпус с вмонтированной оправой и линзой, термобатареи, набора компенсационных сопротивлений, системы диафрагм, защитного стекла и системы окуляра телескопа.

Рис. 1. Составляющие телескопа Тера-50 РК-15

1. Корпус
2. Оправа
3. Линза
4. Корпус термобатареи
5. Термобатарея
6. Компенсационное сопротивление
7. Линза окуляра
8. Защитное стекло
9. Диафрагма
10. Крышка
11. Трубка
12. Контактный винт
13. Винт
